このCGは当会発行の図面 No. 043, 1/100 1938年を元に、1944年6月仕様のモデルで、作成中のものです。
作者はミシガン州に住んでおられるジョセフ ロウさんで、全体の完成まであと一年位いかかるとの事。
IJNについてはかなり研究されており、センスも良くバター臭いところが少ない素晴しい出来だと思います。
ガルグレーっぽい軍艦色も、かえって垢抜けしていて、精悍な感じがします。

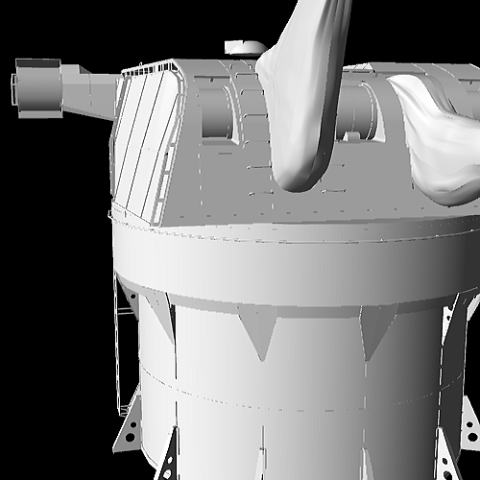

煙突周りの完成で、艦橋とアセンブリーしたところ。　おしい事に、ウインドディフレクターその他に、若干の差異があり、
現在当会では、作者にデザインレビューを送り、再検討を依頼しています。

公式図によると、利根型は予備フロートを、12,7CM A.Aの給弾室と25MM MGのマウントの間に軽構造の設け、ここに8個置いていた。
このCGはそれを正確に表現している。このCGは詳細について、まだ完了していない。

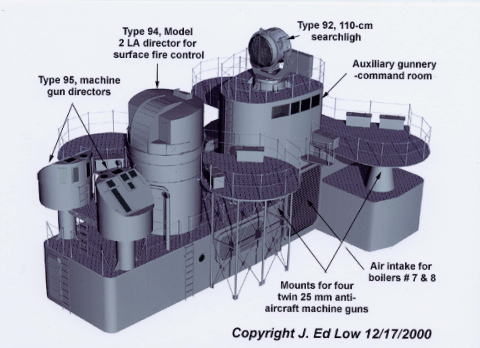

予備指揮所、後部操舵室を示す。

A newest C.G of TONE 　Drawn by Mr.Joseph Ed Low Dec. 2003

本ページのトップに掲げた、CG-1及び 2 の完成後から、氏とディスカスを重ねた結果のCGです。
アルファベットで表示されている所が、最近のステップでモディファイされた部分。フロントのウインド
ディフレクター(遮風柵)は、合意しましたが、防空指揮所甲板(旧称　測距甲板)のラティラルディフレ
クター(横面の遮風柵)は、合意に至らず、本CGでは存在しています。主砲用の測距儀、その上の
射統、その他については、これからディスカスをする予定です。

羅針艦橋直下の信号所甲板艦橋の形状を示す概念図。画面左上が艦首方向。作戦室は艦首側の先端部に有り、その後ろの左舷側半分の区画が電信室というレイアウトになっている。 隔壁の間は、一箇所を除き、ドア無しの出入り口となっている。本図では、三脚支柱のモデリングを省略してあります。
本図のプログラミングは、Drawing No.043, Scale 1/100 に基ずき、図面を新たに起こしました。　
CG作成　深雪会
、

上部艦橋甲板を示す。スリットの有る前部が、操舵室の区画である。その後ろ
に応急指揮所、そして最後部の区画が、下部電信室となっている。

Would you like to look at more other pictures ?
If you want so, I will show you the newest C.G a
few day after

Thank you

　　　MIYUKI C.G Reseach Institute. Yokohama
　　　　　　　　　　　JAPAN

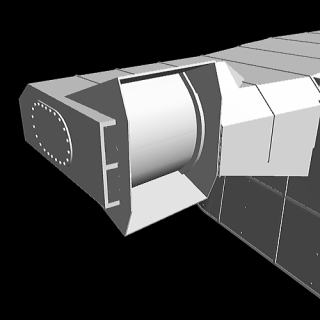

測距儀のサポートが多角形に見えますが、実際は完全な円弧です。そしてその前にある物は、海図机。
羅針艦橋の床は、前部、中央部が一段高くなっていて、これは各機器の視界を考慮したものです。
