The C.G of the Battleship KIRISHIIIMA in 1941 is displayed to this Gallery.
このギャラリーには、戦艦「霧島」 1941 年のCGが、展示されています。
CG を作成する資料としては、現在発行中止となっている軍艦原図集の公式図を採用しました。
内容は、霧島の艦橋の 側面図、正面図、背面図 及び 諸艦橋平面図等です。 図面の縮尺は、変則的な約
1/72 となっており、これを 1/100 にして、CG入力値を求めました。 CGの内容に、当会図面と異なる部分が有ります事を、承知下さい。この差異部分については、考証上、本CGを優先とします。
MIYUKIKAI
Yokohama
Japan
in Czech Republic
Yokohama
Japan
MIYUKIKAI
Cesky krumlov in Czech Republic
National Model Museum
国立模型美術館

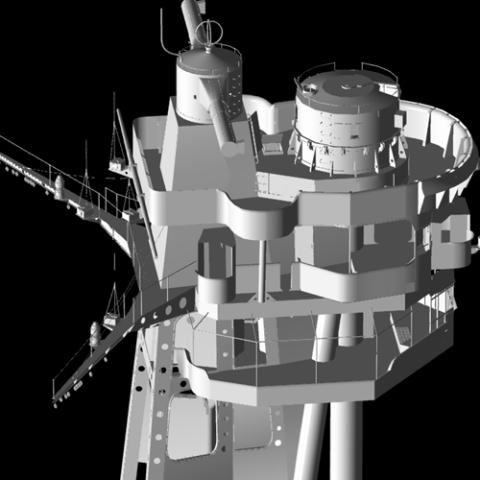

上部艦橋 ( Upper bridge )
下部艦橋 Lower bridge
下部艦橋

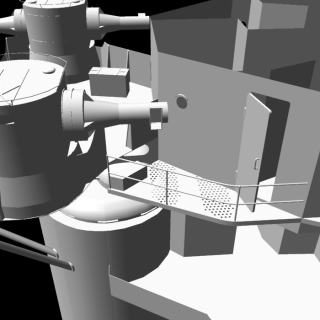

下部見張所
戦闘艦橋

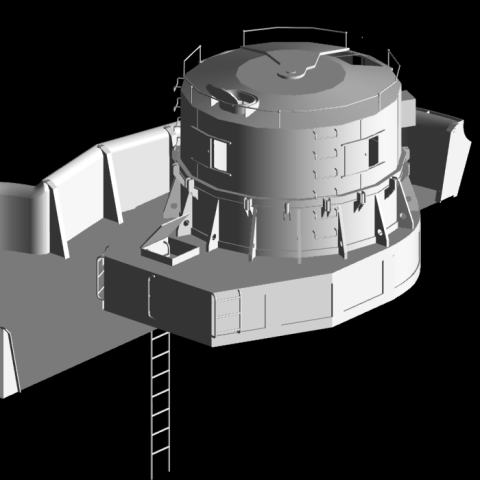

上部見張所
測的所、照射指揮所
最上甲板 Forecastle Deck
機銃、測距儀デッキ Rangefinder Deck
