榛名CG

CG を作成する資料としては、昭和 19 年 2 月末、完成図、佐世保工廠作成を使用しました。　( 1/96 )
内容は、「榛名」の舷外側面、平面、艦内断面、及び　諸艦橋平面図、そして写真等です。　これらの図面を提供して下さった、M さん、北欧工廠さん、「艦の会」の　S さんに、感謝致します。

CGの内容に、当会図面と異なる部分が有ります事を、ご承知下さい。この差異部分については、考証上、本CGを優先とします。

掲示の順番が時系列的ではないが、1944年4月付けの公式図を基にしたCGを載せました。　この状態で、マリアナ沖海戦に臨んだものと思います。

岡本好司氏のアドバイスにより、艦橋背面のガーダーの軽め穴は閉鎖してある。　それは舷側窓の様に、8～10mm 厚の鋼板で塞いでいるのが、終戦時の写真で見てとれる。　　背面部の張り出しは作戦室で、その上に60Cm信号灯が2基設置されている。　スカシ文字のCopyrightの"ig"の下の窓は、後年に高さ半分までを、鋼板で閉鎖した様である。　終戦時の写真における戦闘艦橋は、そう見える。(上掲の写真4参照)

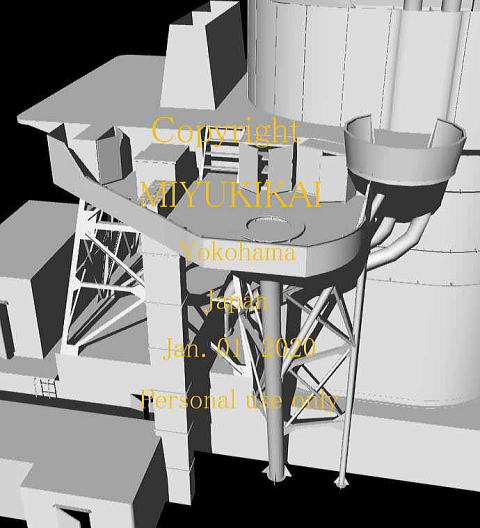

4.5M測距儀甲板のCGは、測距儀の艦尾側の一段低い所に、給弾筒の頂部が有る事を示している。但しこれは右舷のみである。ここのブルワークの高さは、終戦時の写真を見ると、更に一段高くかさ上げされた様だ。
