.No.165 TIRPITZ 1943 1/200
Drawing No.085, No.164 BISMARCK 1941 1/350 1/200
テイルピッツの1943年の状態を部分図面、イラストで詳細に図示してあります。約110点の部分図、イラストをもって、構造の詳細を解説したスーパーイラストレーションブックに相当する内容になっています。
図面番号 No.165, 縮尺 1/200, 価格 送料共2,500円 No.040 縮尺1/350 価格 送料共2,000円
図面構成 2枚 ( サイズ 1/200は 600*1395mm) ( 1/350 は 600*780mm )
Drawing No.164 BISMARCK 1941 1/200 (issued 23th of Feb.. 2010)
Drawing No.040 TIRPTZ 1943 1/350 (issued 07th of Apr.. 2010)
利根図面の解説
本艦の公式図は、側面、平面、船体側面断面図等の間に矛盾が有り、且つ記入モレ、諸装置の形状
が不正確でラフなため、当会にて補足、訂正を行った。 原図を製図した者は、配属されて間もない新
人で、与えられた諸資料を基に、上司の指導も不完全で作業をしたと想像される。
No.043 利根の図面は、僚艦筑摩との差異の全てを図解したため、筑摩としても、扱える。
(差異)
(1)第二砲塔天蓋上の空中線支柱の平面位相 (2)上甲板と最上甲板の間のラッタル、(3)第一、二
機銃員待機所の有無 (4)前部マスト方位測定室、及びステップの向き (5)ゴニオル-プアンテナの
高さ (6)九四式高射装置のジャッキ-スティ (7)第三種標的船搭載の有無 (8)六米通船、八米内
火ランチの搭載有無、及び搭載場所の差異 等
No.043 利根図面の構成 サイズ 2100*600 1枚 1300*600 1枚
No.043の収録図面、イラスト等
外舷側面図、平面図、船体正面線図、
諸艦橋平面図、艦橋正面、背面図、艦橋基本構造イラスト、及び斜め前、後イラスト
前部マスト正面、背面、各層平面図及びイラスト
煙突周囲イラスト(応急材置場、給気路、高角砲弾薬給弾室、予備浮舟格納所、探照灯台等)
予備指揮所周りイラスト、12.7Cm高角砲図面、及び角度制限柵
後部マスト正面、背面、各層平面図、イラスト、デリック詳細図、及びイラスト
主砲塔正面、背面図、及びイラスト
その他各部分のイラスト、図面
配布価格 送料共 3500円
、
トップぺ-ジへもどる
Drawing No.043 HC TONE 1939 scale 1/100
Drawing No.043 HC TONE 1939 scale 1/100
Return to Top Page
在庫図面、価格表
Plans list, Price
& Order
今後の発行予定
New Upcoming
Plan
図面内容の見本
Sample of plans
Scrapbook
Drawing No.124 HATSUSHIMO 1939 1/200
The New Plans
German Battleship., This plan show her details with one hundret plans or illastrations.
Scale 1/200 Total cost is $24 (plan's cost + postale charge of Air Mail
)
Scale 1/350 Total cost is $20
Set two sheets (i/200 size 600 * 1395mm), (1/350 600*780mm )
**************************************************************************
ビスマルクの1941年5月の状態を75の部分図面、イラストで詳細に図示してあります。約120点の部分図、イラストをもって、構造の詳細を解説したスーパーイラストレーションブックに相当する内容になっています。
図面番号 No.164, 縮尺 1/200, 価格 送料共2,500円 No.088 縮尺1/350 価格 送料共2,000円こ
図面構成 2枚 ( サイズ 1/200は 600*1395mm) ( 1/350 は 600*780mm )
No.040 戦艦テイルピッツ (1943年) 1/350 2010年4月07日より発売しました。
Drawing No.165 TIRPITZ 1943 1/200 (issued 07th of Apr.. 2010)
No.164 戦艦ビスマルク (1941年) 1/200 2010年2月23日より発売しました。
German Battleship., This plan show her details with one hundret plans or illastrations.
Scale 1/200 Total cost is $24 (plan's cost + postale charge of Air Mail
)
Scale 1/350 Total cost is $20
Set two sheets (i/200 size 600 * 1395mm), (1/350 600*780mm )
No.165 戦艦テイルピッツ (1943年) 1/200 2010年4月07日より発売しました。
Drawing No.088 BISMARCK 1941 1/350 (issued 23th of Feb.. 2010)
No.043 利根公式図 1939年(2002年11月25日発売しました)
Guide to New Plans
No.164 戦艦ビスマルク (1941年) 1/350 2010年2月23日より発売しました。
The German church of Fussen
Miyukikai
Drawing No.043 TONE in1939 (issued Nov.2002) official plan
Yokohama
Japan
Drawing No167 BADEN(1917) 1/200 (Issued 23th of Jun. 2010)
This plan showed her completion stage. This plan have about ninety plans
or illustrations
Nomber of sheet 2sheets (size 600*1300mm) . Total cost is $24
No.167 バーデン (1917年) 1/200 2010年06月23日より発売しました。
竣工時の状態を約90葉の図面、イラストで示して有ります。図面枚数 2枚 (サイズ 600*1300mm)
価格 送料共 2,500円
**************************************************************************
Drawing No.074 YUBARI 1944, 1/200 (Issued 8th Dec.. 2003)
This plan is reduced from No.073( 1/125) , so that contents is samehess)
Total cost is $24 (Plan's cost + postal charge of Air Mail)
No.074 軽巡 夕張(1944年) 1/200, 2003年12月08日より発売しました。
この図面はNo.073 (1/125)を縮小印刷したものです。従って内容は全く同一です。
価格 送料共2500円
**************************************************************************
Drawing No.073 YUBARI in 1944 Scale 1/125,Sheet 2/2
Drawing No.074 YUBARI in 1944 Scale 1/200,Sheet 2/2
Close-up plan which be showed left side.
**************************************************************************

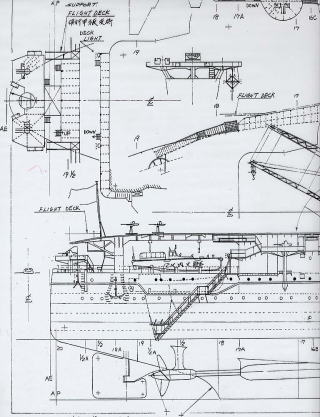

No.080 JYUNYO in 1942, 1/200
No.080 JYUNYO in 1942, 1/200
Drawing No.081 IJN JYUNYO in 1945, 1/200 (Issued 29th Apr 2004)
This plan shwed her final configulation at June 1945.
All of dateil are showed with about ninety part plans or illustrations
Number of sheet 3 (size 1380mm*600mm), Total cost $32(plan and postal charge
of air mail)
昭和20年の最終状態で作図してあります。図面枚数 3枚、サイズ (1200mm*600mm)
約90の図面とイラストを使用して、詳細に解説してあります。 価格 送料共 3,500円
:
**************************************************************************************
No.081 隼鷹 1945年 1/200 (2004年4月29日 発売しました)
この図面はNo.124 (1/125)を縮小印刷したものです。従って内容は全く同一です。
価格 送料共 2,000円
No.126 駆逐艦 初霜(1939年) 1/200, 2007年11月01日より発売しました。
No.126 DD HATSUSHIMO 1939, 1/200 (Issued Nov.01 .2007)
本図は初霜の性能改善後の状態を約100種の図面、イラストで示しています。 図面枚数 2
(600*1200mm 2枚)
価格 送料共 2,500円
No.124 駆逐艦 初霜(1939年) 1/125 2007年11月01日より発売しました。
This Plan showed her rebuild coufiguraion with about a hundred plans or
illastrations.
Nomber of sheet 2 (size 600*1200mm, 2 sheets)
Total cost, $24 ( plan's cost +charge of Air Mail )
No.124 DD HATSUSHIMO 1939, 1/125 (Issued Nov 01 2007)
This plan is made by reduction from No.124( 1/125) , so that contents is
samehess)
The price is $20 (Plan's cost + postage of Air Mail)
Drawing No.126 HATSUSHIMO 1939 1/125
Drawing No.083 IJN TAIHO in 1944, 1/200 (Issued 12th Apr 2005)
This plan shwed her final configulation at June 1944.
All of dateil are showed with about seventy part plans or illustrations
Number of sheet 3 (size 1380mm*600mm), Total cost $32(plan and postal charge
of air mail)
No.083 大鳳 1944年 1/200 (2005年4月12日 発売しました)
昭和19年の最終状態で作図してあります。図面枚数 3枚、サイズ (1380mm*600mm)
約70の図面とイラストを使用して、詳細に解説してあります。 価格 送料共 3,500円

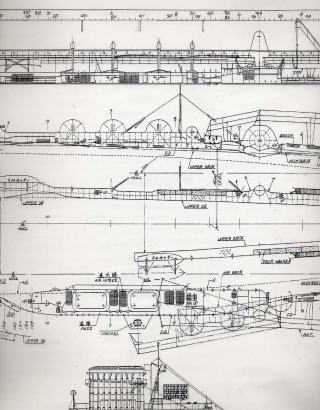

No.083 IJN TAIHO 1/200
No.083 IJN TAIHO 1/200

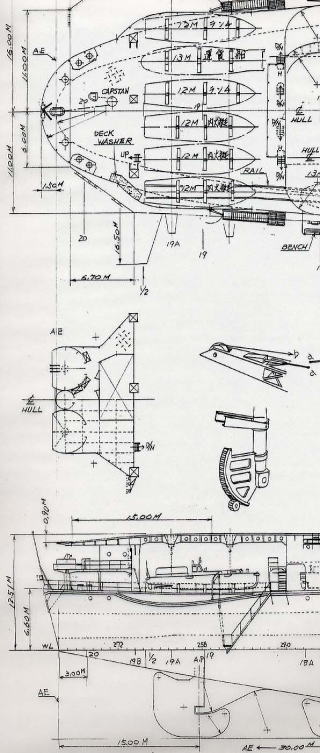

No.083 IJN TAIHO 1/200
:
*
B
Drawing No.084 IJN TAIHO in 1944, 1/300 (Issued 12th July 2005)
No.084 IJN TAIHO 1/300
No.084 IJN TAIHO 1/300
No.084 IJN TAIHO 1/300
This plan is copied smaller scale from No.083(1/200), The contents is same
rawing No.091, Scale 1/300 Total cost is $24 (plan's cost + postal
charge of Air Mail)
Set:, 3 sheets, ( size 600*1200mm 3 sheets)
No.084 大鳳 1944年 1/300 (2005年7月12日 発売しました)
本図はNo.083 1/200) を縮小印刷したもので、内容は全く同一です。 図面枚数 3枚
価格 送料共 2500円
No.071 重巡摩耶 1944年 1/200 2007年1月 17日 大改訂版を発売しました。
図面を一枚追加し、約100葉の部分図、イラストで詳細に図説しています。
図面構成 二枚一式、 図面サイズ 600mm * 1,170 mm, 600mm*780mm
価格 送料込み 2,000円
No.071 Heavy Cruiser MAYA in 1944, Scale 1/200, reviced adition has been
released
Jan 17 2007
This plan showed her final configulation with about 100 plans or illustrations.
Number of sheet 2 sheets, sheet size erch are 600mm * 1,170mm, 600mm
* 780mm
Plan's total cost US$20 ( include postal charge of Airmail )
:
**************************************************************************************
This plan showed her final configulation with about seventy plans or illustrations.
Number of sheet three sheets, sheet size erch are 600mm * 1,170mm
Plan's total cost US$24 ( include postal charge of Airmail )
No.097 Aircraft Carrier RYUHO in 1945, Scale 1/200,
Has been released 24 Aug. 2006
この空母の最終状態を、約70葉の図、イラストで詳細に図説しています。
図面構成 三枚一式、 図面サイズ 600mm * 1,170 mm
価格 送料込み 2,500円
No.097 空母龍鳳 1945年 1/200 2006年8月 24日 発売しました。
No.097 RYUHO in 1945 1/200
No.097 RYUHO in 1945 1/200
This plan was all renewed. with about eighty plans or illustrations.
Number of sheet 2 sheets, sheet size erch are 600mm * 1,390mm
Plan's total cost US$20 ( include postal charge of Airmail )
旧来の図面を全面改訂しました。80葉の図、イラストで詳細に図説しており、小冊子一冊分に
相当する情報量です。 図面構成 2枚一式、 図面サイズ 600mm * 1,390 mm
価格 送料込み 2,000円
No.039 空母翔鶴 1941年 1/200 大改訂版 2006年9月 06日 発売しました。
No.039 Aircraft Carrier SYOKAKU in 1941, Scale 1/200, Reviced and enlarged
edition
Has been released 06 Sept.. 2006
No.039 Sokaku 1/200
**************************************************************************************
No.116 Aircraft Carrier ZUIKAKU in 1943, Scale 1/200, Revised and enlarged
edition
Has been released 15 Sept.. 2006
This plan was all renewed. with about eighty plans or illustrations.
Number of sheet 3 sheets, sheet size 600mm * 1,390mm 2sheets, 600mm*780mm 1 sheet
Plan's total cost US$24 ( include postal charge of Airmail )
旧来の図面を全面改訂しました。80葉以上の図、イラストで詳細に図説しており、小冊子一冊分に
相当する情報量です。 図面構成 3枚一式、 図面サイズ 600mm * 1,390 mm
2枚、600mm*780mm 1枚
価格 送料込み 2,500円
No.116 空母瑞鶴 1943年 1/200 大改訂版 2006年9月 15日 発売しました。
**************************************************************************************
No.090 Battleship KONGO in 1944, Scale 1/200, Revised and enlarged edition
Has been released 21 Sept.. 2006
This plan was all renewed. with about seventy five plans or illustrations.
Number of sheet 2 sheets, sheet size 600mm * 1,180mm 1sheets, 600mm*780mm
1 sheet
Plan's total cost US$24 ( include postal charge of Airmail )
旧来の図面を全面改訂しました。75葉以上の図、イラストで詳細に図説しており、小冊子一冊分に
相当する情報量です。 図面構成 2枚一式、 図面サイズ 600mm * 1,180 mm
1枚、600mm*780mm 1枚
価格 送料込み 2,500円
No.090 戦艦金剛 1944年 1/200 大改訂版 2006年9月 21日 発売しました。
No.078 Heavy Cricer TAKAO in 1945, Scale 1/200, Revised and enlarged edition
Has been released 17 Nov.. 2006
This plan was all renewed. with about 110 plans or illustrations.
Number of sheet 2 sheets, sheet size 600mm * 1,180mm 1sheets, 600mm*780mm
1 sheet
Plan's total cost US$20 ( include postal charge of Airmail )
旧来の図面を全面改訂しました。110葉以上の図、イラストで詳細に図説しており、小冊子一冊分に
相当する情報量です。 図面構成 1枚から2枚一式にしました、 図面サイズ 600mm
* 1,180 mm 1枚、600mm*780mm 1枚 価格 送料込み 2,000円
No.078 重巡高雄 1945年 1/200 大改訂版 2006年11月 17日 発売しました。
**************************************************************************************
**************************************************************************************
No.101 Heavy Cricer ATAGO in 1942, Scale 1/200, Revised and enlarged edition
Has been released 05 Dec.. 2006
This plan was all renewed. with about 110 plans or illustrations.
Number of sheet 2 sheets, sheet size 600mm * 1,180mm 1sheets, 600mm*780mm
1 sheet
Plan's total cost US$20 ( include postal charge of Airmail )
旧来の図面を全面改訂しました。110葉以上の図、イラストで詳細に図説しており、小冊子一冊分に
相当する情報量です。 図面構成 1枚から2枚一式にしました、 図面サイズ 600mm
* 1,180 mm 1枚、600mm*780mm 1枚 価格 送料込み 2,000円
No.101 重巡愛宕 1942年 1/200 大改訂版 2006年12月 05日 発売しました。
No.116 Zuikaku 1/200
No.071 Maya in 1944 1/200
:
**************************************************************************************
No.100 Heavy Cruiser CHOKAI in 1938, Scale 1/200, reviced adition has been
released
Mar.23 2007
**************************************************************************
This plan showed her in 1938 configulation with about 100 plans or illustrations.
Number of sheet 2 sheets, sheet size erch are 600mm * 1,170mm, 600mm
* 780mm
Plan's total cost US$24 ( include shiping charge of plan )
No.100 重巡鳥海 1938年 1/200 2007年3月 23日 大改訂版を発売しました。
図面を一枚追加し、約100葉の部分図、イラストで詳細に図説しています。
図面構成 二枚一式、 図面サイズ 600mm * 1,170 mm, 600mm*780mm
価格 送料込み 2,500円
No.100 CHOKAI in 1938
scale 1/200
No.17 Hybrid Battleship ISE in 1945, Scale 1/200, reviced adition has been
released Aug.27 2007
This plan showed her in 1945 configulation with about 110 plans or illustrations.
Number of sheet : 3 sheets, sheet size 600mm * 1,170mm(2 sheets), and
600mm * 780mm
Plan's total cost US$24 ( include shiping charge of plan )
図面を一枚追加して3枚とし、約110葉の部分図、イラストで詳細に図説しています。
図面構成 三枚一式、 図面サイズ 600mm * 1,170 mm 2枚, 600mm*780mm
価格 送料込み 2,500円
No.017 航空戦艦 伊勢 1945年 1/200 2007年8月 27日 大改訂版を発売しました。
No.017 ISE Scale 1/200
No.017 ISE in 1945
図面を全面刷新しました。約70葉の部分図、イラストで詳細に図説しています。
図面構成 二枚一式、 図面サイズ 600mm * 1,170 mm , 600mm*780mm
価格 送料込み 2,500円
No.112 戦艦 伊勢 1939年 1/200 2007年9月 21日 大改訂版を発売しました。
This plan showed her in 1939 configulation with about 70 plans or illustrations.
Number of sheet : 2 sheets, sheet size 600mm * 1,170mm, and 600mm *
780mm
Plan's total cost US$24 ( include shiping charge of plan )
No.112 Japanese Battleship ISE in 1939, Scale 1/200, reviced adition has
been released Sept.21 2007
**************************************************************************
Drawing No.112 ISE in 1939
**************************************************************************
6砲塔の最後の状態を、約70葉の部分図、イラストで詳細に図説しています。
図面構成 二枚一式、 図面サイズ 600mm * 1,170 mm , 600mm*780mm
価格 送料込み 2,500円
No.099 戦艦 伊勢 1942年5月 1/200 2007年9月 21日 新図面を発売しました。
This plan showed her in May 1942 with 6 turrets configulation with about
70 plans or illustrations.
Number of sheet : 2 sheets, sheet size 600mm * 1,170mm, and 600mm *
780mm
Plan's total cost US$24 ( include shiping charge of plan )
No.099 Japanese Battleship ISE in May 1942, Scale 1/200, This new plan
has been released Sept.21 2007
Drawing No.099 ISE in May 1942
No.111 Japanese Battleship HYUGA in 1941, Scale 1/200, This new plan has
been released Oct.09 2007
This plan showed her in 1939 configulation with about 70 plans or illustrations.
Number of sheet : 2 sheets, sheet size 600mm * 1,170mm, and 600mm *
780mm
Plan's total cost US$24 ( include shiping charge of plan )
No.111 戦艦 日向 1941年 1/200 2007年10月 09日 大改訂版を発売しました。
図面を全面刷新しました。約70葉の部分図、イラストで詳細に図説しています。
図面構成 二枚一式、 図面サイズ 600mm * 1,170 mm , 600mm*780mm
価格 送料込み 2,500円
**************************************************************************
No.111 HYUGA
This Plan showed her compietion coufiguraion with about a hundred plans
or illastrations.
Nomber of sheet 2 (size 600*1200mm, 2 sheets)
Total cost, $24 ( plan's cost + shiping charge of Air Mail )
No.143 DD ARIAKE 1935, 1/125 (Issued Nov 20 2007)
This plan is made by reduction from No.143 ( 1/125) , so that contents
is samehess)
The price is $20 (Plan's cost + shiping charge of Air Mail)
No.145 DD ARIAKE 1935, 1/200 (Issued Nov.20 .2007)
本図は本艦の竣工時の状態を約100種の図面、イラストで示しています。 図面枚数 2
(600*1200mm 2枚)
価格 送料共 2,500円
No.143 駆逐艦 有明 (1935年) 1/125 2007年11月20日より発売しました。
この図面はNo.143 (1/125)を縮小印刷したものです。従って内容は全く同一です。
価格 送料共 2,000円
No.143 駆逐艦 有明 (1935年) 1/200, 2007年11月20日より発売しました。
No.143 ARIAKE 1/125
No.145 ARIAKE 1/200
No.155 DD NENOHI 1933, 1/200 (Issued Mar.25 .2008)
本図は本艦の竣工時の状態を約100種の図面、イラストで示しています。 図面枚数 2
(600*1200mm 2枚)
価格 送料共 2,500円
This Plan showed her compietion coufiguraion with about a hundred plans
or illastrations.
Nomber of sheet 2 (size 600*1200mm, 2 sheets)
Total cost, $24 ( plan's cost + shiping charge of Air Mail )
No.154 DD NENOHI 1933, 1/125 (Issued Mar. 25 2008)
**************************************************************************
この図面はNo.154 (1/125)を縮小印刷したものです。従って内容は全く同一です。
本図は基本計画図、各種文献を基に作図したもので、1933年3月の状態です。
価格 送料共 2,000円
No.155 駆逐艦 有明 (1933年) 1/200, 2008年3月25日より発売しました。
This plan is made by reduction from No.154 ( 1/125) , so that contents
is samehess)
The price is $20 (Plan's cost + shiping charge of Air Mail)
No.154 駆逐艦 子日 (1933年) 1/125 2008年3月25日より発売しました。
No.154 NENOHI
No.155 NENOHI
本図は基本計画図、各種文献を基に作図したもので、1933年3月の状態です。
